網絡設計原則
園區網通常是在有限的空間內聚集了大量的終端和用戶接入的高密度網絡。對于園區網而言，看重的是網絡的簡單可靠、易部署、易維護，需遵循如下原則：
l 條理化原則
將園區網絡劃分為核心層、接入層等分層架構，每層功能清晰，架構穩固，易于擴展和維護。
l 模塊化原則
將園區網絡中的每個部門或者每個功能區劃分為一個模塊，模塊內部的調整涉及范圍小，易于進行題目定位。
l 可靠性原則
整套網絡體系的可靠性是第一位，應選用主流的并得到廣泛應用的著名設備品牌，在體系設計、設備選型、調試、安裝等環節嚴酷實行國家、行業的有關標準及公安機關有關安全技術提防的要求，貫徹質量條例，保證體系的可靠性。
l 安全性原則
網絡體系的設備必須知足安全性要求，設備選型不能選試驗產品，要選先輩的市場主流產品，要能保證體系不間斷運行。對關鍵的設備、數據和接口應采用冗余設計。網絡環境下信息傳輸和數據存儲要看重安全，保障體系網絡的安全可靠性。包括物理空間的安全控制及網絡的安全控制。必要有完備的安全策略控制系統來實現網絡的安全控制。
l 先輩性原則
體系的設計方法和技術路線應吻合當前網絡架構將來發展趨勢，須充分兼顧需求和技術的發展，須充分考慮與其他體系的連接，建設可擴展的、開放的平臺。重要設備須支撐升級演進，軟件的設計應先輩天真，便于升級以及與其它體系的互聯互控，同時應保證人機界面友愛，易于使用和操作，保證最終結果的優秀。
l 可擴展性原則
隨著體系以后的擴展，用戶容量將會賡續擴大，新的營業功能的要求將會層出不窮。這要求體系具備優秀的可擴展性，所以在體系建設的初期，首先立足于近期的應用需求進行體系配置，而以體系的可擴展性來保證往后十年內的發展需求。
網絡體系的各個組成部件選用標準的硬件和軟件，各個子體系的設計模塊化，軟、硬件能夠平滑升級或更新，網絡節點的增減對網絡性能的影響不大。
l 易維護管理
網絡可管理性是網絡成功運維的基礎，應提供簡單有用的網絡同一管理體系，對網絡所有網絡設備進行管理，包括網絡拓?fù)浔憩F(xiàn)、網絡狀況監控、故障事件實時預警和告警、網絡流量統計。
l 投資珍愛
園區網絡架構設計必須知足將來3-5年的使用需求，進步整網的行使率和擴展能力，使得可能的后續投資最小化。同時結合運維等方面的要求，獲得最佳總體擁有成本。
總體架構設計
智能園區網絡總體解決方案如下：
園區網絡架構設計
智能園區網絡分為辦公園區、生產IT網絡，生產OT網絡，安全隔離區，數據中間區等等，各重要區域的營業承載如下：
辦公園區：
? 通用辦公區（市場、財務、研發等）
? 安防視頻監控、樓宇智能網
生產園區（production-IT）
? 生產IT區域，有線、無線終端接入
? 生產IT區和辦公網存在營業流量，通過安全隔離區安全控制
? 倉儲、物流區域等場景
生產園區（production-OT）
? 工控網絡，機器人控制生產
? 生產數據采集，光學檢測
? 生產物流主動運輸

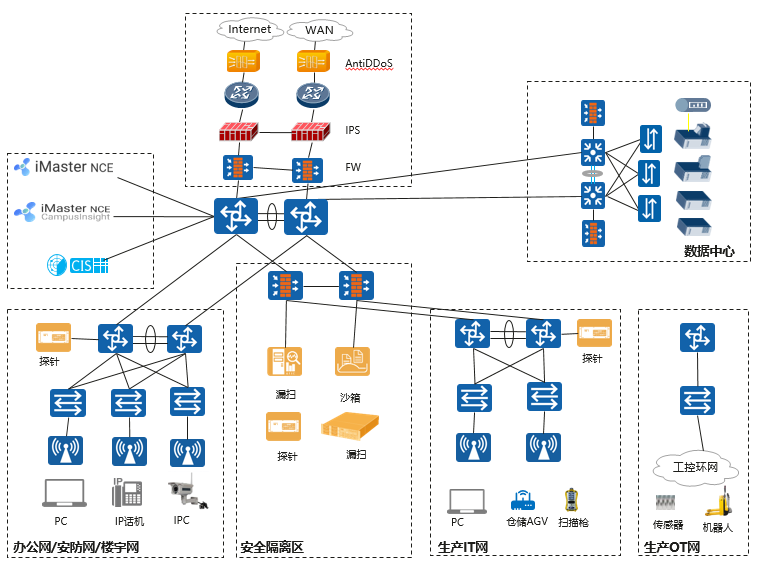

園區網絡的解決方案總體架構設計如下：
園區出口：
部署出口路由器，防火墻、IPS、DDOS、上網舉動管理等安全設備，作為園區的同一出口，同時要提防外部Internet網絡的攻擊。
辦公IT網絡：
辦公園區IT網絡，一張物理網絡同時承載有線辦公網、無線辦公網、安防網絡、樓宇網絡等等，基于Vxlan技術構建多個假造網絡，一網多用，邏輯安全隔離。
核心、匯聚等框式交換機雙機部署集群，接入交換機iStack堆疊，接入-匯聚，匯聚-核心雙鏈路，進步整網的可靠性。
無線接入層部署業界領先的Wi-Fi 6 AP，上行最高帶寬10Gbps，知足各種高帶寬營業應用。
生產IT網絡：
核心、匯聚等框式交換機雙機部署集群，接入交換機iStack堆疊，接入-匯聚，匯聚-核心雙鏈路，進步整網的可靠性。
無線接入層部署業界領先的Wi-Fi 6 AP，上行最高帶寬10Gbps，知足各種高帶寬、低時延營業應用。
安全隔離區：
安全隔離區作為生產IT網絡和辦公IT網絡的中心隔離區域，重要是對辦公區域訪問生產IT網絡的舉動進行安全控制，杜絕各種安全風險。部署防火墻、沙箱、漏掃、及安全探針等設備。
根據整網安全分析的必要，在辦公IT網絡，生產IT網絡，部署一部分安全探針，用于網絡流量的采集。同時辦公、生產的IT網絡的匯聚層交換機，基于Netstream技術采集網絡流量，用于整網安全風險的分析與預防。
網絡管理區：
網絡管理區用于部放SDN控制器，大數據智能運維平臺CampusInsight，安全分析平臺CIS，對整網進行管理，運維和安全防護；網絡管理園區旁掛在園區的總核心上。

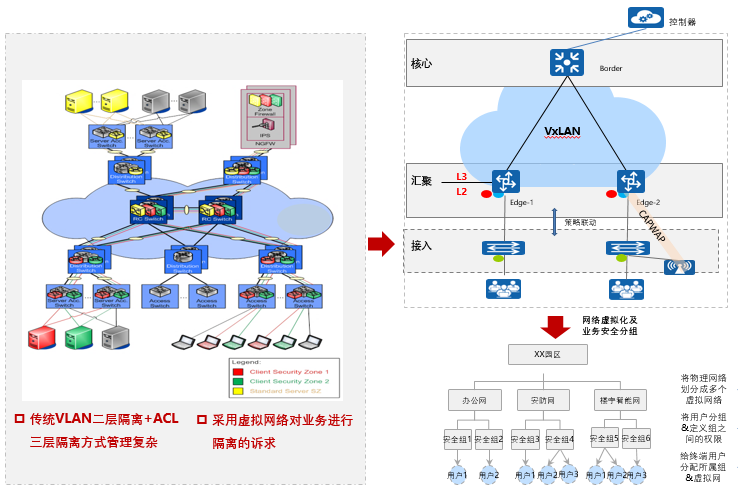

VxLAN組網設計方案
辦公園區基于VxLAN等SDN技術，一張物理網絡同時承載辦公、安防、樓宇等多張營業網絡，營業網絡邏輯安全隔離。
? 各板塊匯聚與政務核心構建一個假造網絡Fabric實現假造化專網；承載多營業實現邏輯隔離
? 通過SDN控制器對辦公網VXLAN營業實現主動化部署
? 各板塊匯聚與接入之間二層互聯
無線Wi-Fi覆蓋方案
Wi-Fi已成為當今世界無處不在的技術，為數十億設備提供連接，也是越來越多的用戶上網接入的首選體例，并且有漸漸庖代有線接入的趨勢。為適應新的營業應用和減小與有線網絡帶寬的差距，每一代802.11的標準都在大幅度的提拔其速率。
然而移動營業的快速發展和高密度接入對Wi-Fi網絡的帶寬提出了更高的要求，在2013年發布的802.11ac標準引入了更寬的射頻帶寬（提拔至160MHz）和更高階的調制技術（256-QAM），傳輸速度高達1.73Gbps，進一步提拔Wi-Fi網絡吞吐量。另外，在2015年發布了802.11ac wave2標準，將波束成形和MU-MIMO等功能推向主流，提拔了體系接入容量。但遺憾的是802.11ac僅支撐5GHz頻段的終端，減弱了2.4GHz頻段下的用戶體驗。
下一代Wi-Fi必要解決更多終端的接入導致整個Wi-Fi網絡服從降低的題目， 802.11ax(Wi-Fi 6)標準將引入上行MU-MIMO、OFDMA頻分復用、1024-QAM高階編碼等技術，將從頻譜資源行使、多用戶接入等方面解決網絡容量和傳輸服從題目。目標是在密集用戶環境中將用戶的平均吞吐量相比現在的Wi-Fi 5進步至少4倍，并發用戶數提拔3倍以上，因此，Wi-Fi 6(802.11ax)也被稱為高效無線（HEW）。
Wi-Fi 6是下一代802.11ax標準的簡稱。隨著Wi-Fi標準的演進，WFA為了便于Wi-Fi用戶和設備廠商輕松了解其設備連接或支撐的Wi-Fi 型號，選擇使用數字序號來對Wi-Fi重新命名。另一方面，選擇新一代命名方法也是為了更好地凸起 Wi-Fi 技術的龐大提高，它提供了大量新功能，包括增長的吞吐量和更快的速度、支撐更多的并發連接等。根據WFA的通知布告，如今的 Wi-Fi 命名分別對應如下 802.11技術標準：
發布年份 | 802.11標準 | 頻段 | 新命名 |
2009 | 802.11n | 2.4 GHz或5 GHz | Wi-Fi 4 |
2013 | 802.11ac wave1 | 5 GHz | Wi-Fi 5 |
2015 | 802.11ac wave2 | 5 GHz | |
2019 | 802.11ax | 2.4 GHz或5 GHz | Wi-Fi 6 |
和以往每次發布新的802.11標準一樣，802.11ax也將兼容之前的802.11ac/n/g/a/b標準，老的終端一樣可以無縫接入802.11ax網絡。
網絡安全方案
基于安全協防團體防護理念和設計原則，所構建的安全防護系統，實現快速相應，調查追溯，優化安全策略，提拔防護水平。
為了將威脅控制在局部區域，同時考慮到對網絡攻擊舉動及時檢測和處置，建議所有關鍵區域邊界均應部署響應的安全防護措施，通過部署安全態勢感知體系、安全策略智能管理和網絡誘捕體系，“三位一體”構建自動防御系統，進步對未知威脅感知能力和相應能力。細致設計如下：
? 在安全隔離區與終端接入?yún)^(qū)邊界部署防火墻、IPS、網絡探針和誘捕體系實現該區域邊界珍愛；
? 在安全隔離區與生產區邊界部署防火墻、IDS、網絡探針和誘捕體系實現該區域邊界珍愛；
? 在生產區與IT網絡邊界部署防火墻、IPS、網絡探針和誘捕體系實現該區域邊界珍愛；
? 在生產區內部不同廠房車間FAB區邊界部署防火墻、IDS、網絡探針和誘捕體系實現該區域邊界珍愛；
? 在與合作伙伴外部網絡互聯的邊界部署防火墻、IPS、網絡探針和誘捕體系實現該區域邊界珍愛；
? 原則上禁止在生產網絡的體系中安裝TeamViewer等長途控制軟件，避免繞過邊界安全防護措施，帶來安全風險；
? 如需長途運維，建議采用VPN接入安全隔離區，通過登錄堡壘機對網內設備進行運維操作。
智能運維管理方案
隨著網絡規模的賡續增加、網絡應用的賡續推廣、營業越來越多樣化，大量路由器、交換機、WLAN 等被廣泛的應用于網絡，IT維護人員面對網絡管理和運維中碰到的題目和挑釁，必要一套高效、同一的控制器進行支持，遵循ITIL規范，提供融合、開放的運維平臺，實現對有線無線網絡以及用戶的同一管理。
管理方案設計
? 全網有線、無線網絡同一、可視化管理，包括同一拓?fù)?、同一告警、性能、同一?bào)表等基本功能，知足網絡的基本運維需求。
? 可分權分域，基于每個區域給予管理權限控制，確保網絡的管理分工與安全。
? 分級網絡管理，實現運維安全和大規模網絡管理的能力?？梢詫?shí)現跨地區上下分層式管理，基于分層管理訴求，聚焦分層網絡運維職能，上下分級各司其職，實現同一的拓?fù)涔芾?、同一的資源管理、分層式的告警管理、全網匯聚Portal、同一的用戶認證管理。
? 零配置部署管理，支撐拓?fù)溟_(kāi)局和設備標識開局，從網絡規劃、離線配置文件制作、設備布線上電、網絡規劃調整、開局以及故障設備替代等，提供了端到端設備運維能力，進步了運維人員服從。
? WLAN全生命周期的管理，可視規劃、三步開通營業、360°監控到基于搜索的一鍵式故障診斷的WLAN全生命周期管理，幫助用戶高效部署和管理無線網絡。
? 移動化運維管理，用戶可以在移動終端上進行無線網絡管理，包括360監控、故障診斷等功能。
大數據智能運維管理方案

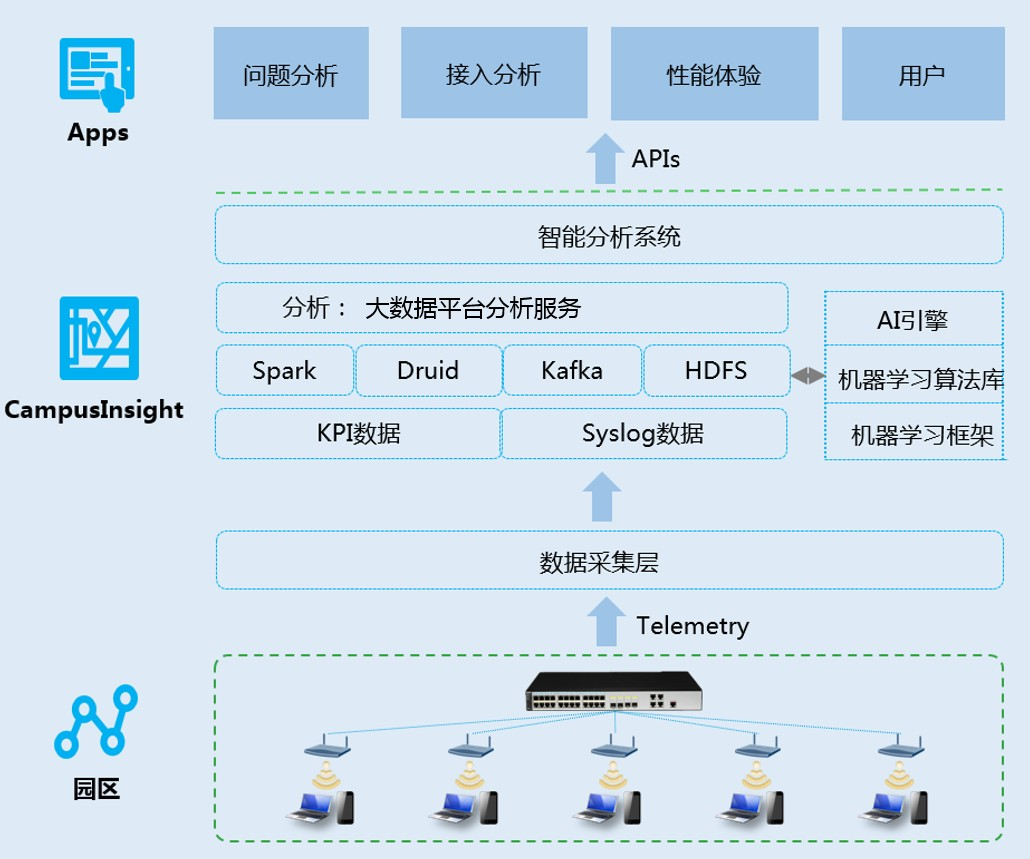

平臺設計基于大數據分析平臺構建，采用Telemetry 技術方案接收設備上報的數據，通過智能算法對網絡數據進行分析、呈現。
網絡智能分析器采用微服務架構，各個營業服務采用多實例部署，外部 HTTP 請求由新聞總線進行分發到各個節點實例處理，并可通過擴充實例節點實現服務容量動態擴容，具備高可靠性和伸縮性。
