項目背景

移動化、大數據、人工智能、物聯網和云計算等新技術正加速各行業數字化轉型與升級。數字化轉型也對企業的可持續發展產生了偉大影響。企業園區網絡作為企業數字化轉型的基石，隨著BYOD移動辦公、云計算、SDN軟件定義網絡、物聯網、人工智能以及大數據等概念的持續升溫，新技術、新應用層出不窮，這些應用和營業進入企業園區，給傳統園區網絡帶來了許多挑釁。

接入終端及營業多樣化，必要融合承載的園區網絡

傳統園區網絡的有線、Wi-Fi及IoT等營業各自自力規劃部署，自力管理，網絡總體建設成本高；網絡管理、運維工作量也大。

應用和營業激增帶來的部署、策略復雜性，網絡主動化成為普遍需求

傳統模式下，網絡部署必要手工通過飭令行或Web管理等體例，逐臺配置設備，對于規模較大的園區，手工重復工作量大，配置繁瑣；新營業上線必要新增專用營業網絡，并且逐臺設備進行部署，周期長，成本高。面向用戶和營業的策略部署，傳統的通過VLAN+ACL進行策略管理的體例，必要手工配置策略，維護工作量大，且網絡部署服從低下。

無法隨時隨地感知用戶體驗，成為網絡運維最大挑釁

傳統運維模式下，網管只能監控網絡KPI，無法感知用戶體驗，IT人員無法第臨時間感知營業故障；故障發生后更多是依靠專業人員的運維經驗判定營業故障緣故原由，故障無法快速定位；網絡指標劣化后，由IT人員借助網管評估網絡狀態，做出針對性的優化策略并部署，網絡無法實現自立優化。

 網絡設計

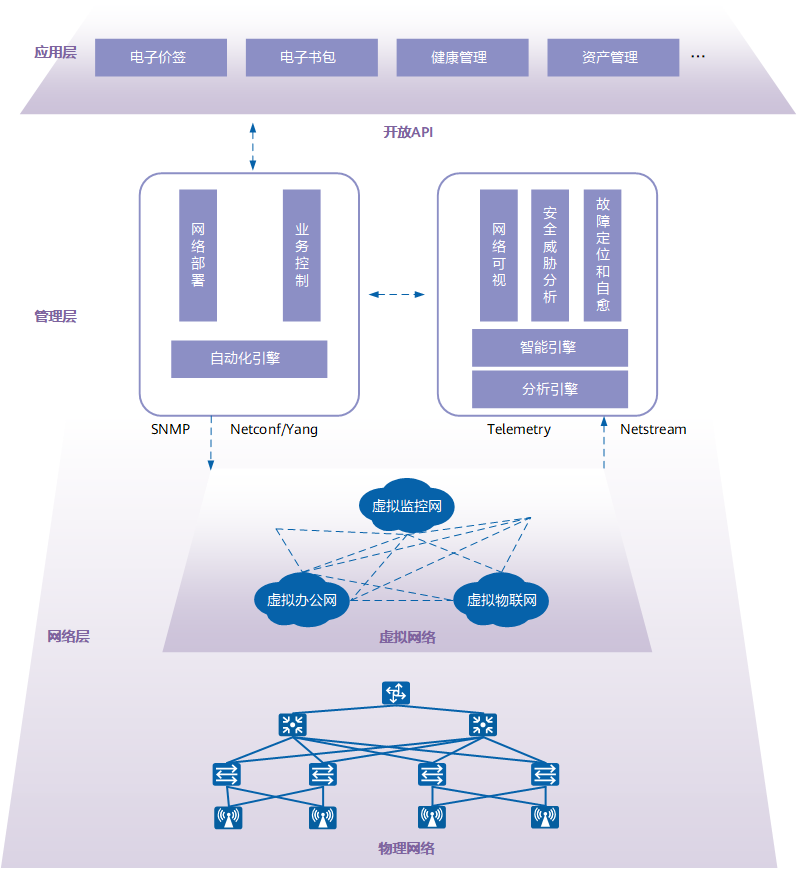

SDN網絡解決方案在大中型園區場景的網絡架構如圖所示，分為網絡層、管理層和應用層。

 設計架構

網絡層

引入假造化技術，把網絡層分為物理網絡和假造網絡。

物理網絡：又稱為Underlay網絡，為園區網絡提供基礎連接服務。為了適應多類型終端的接入需求，物理網絡提供同一的三網融合接入能力，可以同時接入有線終端、無線終端和IoT（Internet of Things，物聯網）終端。

假造化網絡：又稱為Overlay網絡，通過假造化技術，在物理網絡上構建出一張或者多張假造的Overlay網絡，營業策略被部署在假造化網絡上，與物理網絡離開，從而將營業的復雜度和網絡的復雜度相互解耦。假造網絡可以有多張，服務于不同的營業，或者服務于不同的客戶群。

管理層

管理層為網絡提供配置管理，營業管理，維護和故障檢測、安全威脅分析等管理能力。傳統園區網絡中，使用網管體系進行網絡管理，網管體系雖然能夠呈現網絡狀況，但是缺乏天真性和主動化能力。假如營業需求發生變動，必要管理員對營業進行規劃，然后手工重新修改響應網絡設備（路由器、交換機、防火墻）上的配置。這種手工調整的體例服從低且容易出錯。在快速轉變的營業環境下，網絡的天真性特別很是關鍵，必要有主動化的工具來幫忙管理網絡和營業。CloudCampus采用iMaster NCE-Campus實現網絡和營業的主動發放。

iMaster NCE-Campus實現了對設備、應用的抽象，許可應用通過編排、調用抽象模型，快速實現應用的開發和主動部署。通過iMaster NCE-Campus，網絡管理員面對的不再是自力的若干個設備（例如：交換機、路由器、AP等）和設備上的離散的配置（例如訪問控制策略、QoS策略、路由策略），而是對外呈現出完備的網絡概念。

應用層

智簡園區網絡解決方案基于iMaster NCE-Campus提供了標準化接口，通過開放API接口將網絡識別的用戶身份、網絡資源、營業質量、網絡中的位置信息、網絡拓?fù)涞榷喾N信息，對上層營業開放，通過這些標準化的開放接口，第三方可以根據自身營業需求量身定制營業創新應用，知足在教育、商業、企業、當局等多個領域的營業需求。

 解決方案

基于SDN和VXLAN假造化技術，能最大化地降低網絡部署、網絡管理以及網絡維護的復雜度。用戶可以自定義網絡路由和營業策略，無需逐個設備進行配置，由iMaster NCE-Campus主動下發配置到網絡設備，實現網絡和營業發放主動化。

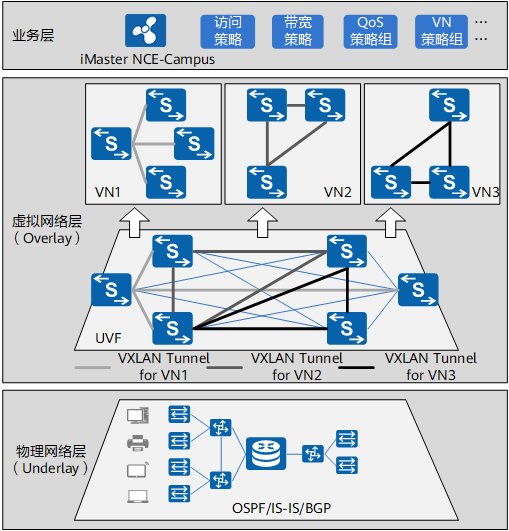

VXLAN假造化網絡邏輯架構

各個條理的基本功能如下：

物理網絡層（Underlay）是由實體網絡設備（如交換機、AP、防火墻、路由器等）建立的物理拓?fù)浣M網，為園區所有營業提供互聯互通的能力，是園區營業數據轉發的基礎承載網絡。

假造網絡層（Overlay）是在物理層基礎上通過假造化技術抽象出來的，將物理層網絡資源進行池化處理，是營業層可按需調度網絡資源池。假造網絡層涉及的概念有：

Fabric是通過假造化技術（VXLAN）構建在物理Underlay拓?fù)渲系娜ヂ?lián)邏輯拓?fù)?。營業網絡在Fabric上創建，從而實現營業網絡與物理網絡的解耦，當營業網絡必要調整轉變時，不必要改變物理網絡的拓?fù)浣Y(jié)構。

VN（Virtual Network，假造網絡）是在Fabric上基于營業需求創建多個假造網絡，實現營業隔離。傳統園區網絡為了實現營業隔離，辦公網和安防網是自力的兩套物理網絡，在假造化網絡中，通過假造網絡層實現物理網絡的共享，通過創建兩個VN（如圖3-1中的VN1和VN2）即可實如今一套物理網上創建營業隔離的辦公網和安防網。

營業層由iMaster NCE-Campus實現基于全網的營業策略編排和控制。

方案上風

超寬

有線、無線與物聯網融合，知足接入終端及營業多樣化

華為園區交換機通過融合無線接入控制器WAC（WLAN Access Controller），實現有線無線深度融合，為用戶提供有線和無線同等化的管理和體驗。華為AP支撐IoT模塊，AP與IoT基站合一，實現Wi-Fi&IoT網絡融合極簡管理。通過融合用戶認證和管理功能及策略聯動功能，為有線無線用戶提供同一認證和接入策略控制，管理員可以獲得同等的用戶管理體驗，簡化有線無線網絡的運維管理。

全場景WLAN，知足客戶差異化的接入需求

針對通俗室內、高密場館、室外場景以及密集房間等多種場景，華為提供最新Wi-Fi 6 AP、高密AP和分布式Wi-Fi 方案，實現高密度無死角的WLAN覆蓋以及接入體驗保障，部署便捷，節約投資成本。

Wi-Fi 6是第6代Wi-Fi，標準吸納了大量5G關鍵技術，如OFDMA、MU-MIMO、1024 QAM等。Wi-Fi 6相比Wi-Fi 5實現網絡帶寬提拔4倍，并發用戶數提拔4倍，網絡時延從平均30ms降低至20ms，可以輕松應對有超大帶寬、超高密接入、超低時延要求的應用場景，如4K超高清視頻會議（超大帶寬）、高密場館（超高并發）、VR（超低時延）等應用場景。華為依托于對5G技術的深厚理解和掌握，也成為了Wi-Fi 6標準的重要貢獻者，公司專家擔任了5個Wi-Fi國際標準工作組主席職位。

多速率以太（Multi-GE）接入，更高帶寬，更天真的網絡部署

隨著802.11ac 標準及產品的問世，無線終端接入速率已超過1Gbps，千兆端口接入已無法知足。華為提供業界款型雄厚的多速率以太交換機，為AP提供300米遠距PoE++（60W）供電傳輸，實現網絡扁平化部署，降低投資成本。

極簡

物理網絡主動化：設備預配置，即插即用

通過iMaster NCE-Campus控制器圖形化界面，完成設備即插即用主動化開局和Underlay網絡路由編排、互通性配置，實現主動化部署。

假造網絡主動化：主動化構建假造網絡，實現一網多用

通過iMaster NCE-Campus同一部署Fabric，基于BGP-EVPN 的控制面，主動建立VXLAN 隧道，實現全主動化的假造化網絡建設，并進行營業集中式配置，實現營業主動發放。

用戶策略主動化：以用戶、營業、體驗為中間，用戶策略隨行，營業體驗隨身

營業隨行方案通過iMaster NCE-Campus規劃用戶組及組間策略，主動下發策略至網絡設備。用戶認證通過之后，當用戶在不同地點，使用不同終端接入時，控制器會主動識別用戶身份，并向網絡中響應實行設備下發策略，從而達到接入無差別和體驗有保障的結果。不論用戶在什么位置接入，都將獲取同一的策略和同等的營業體驗。

智能

智簡園區網絡解決方案引入iMaster NCE-CampusInsight 園區網絡分析器，推翻傳統聚焦資源狀況的監控體例，基于Telemetry 技術實現按照用戶、應用、時間維度的數據可視，基于機器學習算法進行特性分析和基線運算，實現潛在故障識別和根因定位，提拔用戶體驗。

每時刻、每用戶全旅程體驗可見

iMaster NCE-CampusInsight采用業界標準的Telemetry技術，動態秒級抓取網絡KPI數據，故障可回溯；通過多維度采集數據，實時呈現每個用戶的網絡畫像，全旅程網絡體驗（誰、何時、連接至哪個AP、體驗、題目）可視。

網絡題目主動識別

通過大數據和人工智能技術，主動識別連接類、空口性能類、漫游類和設備類題目，提拔潛在題目識別率到85%；行使機器學習歷史數據動態生成基線，通過和實時數據對比分析，從而展望可能發生的故障。

網絡題目智能定界，分析根因

基于網絡運維專家體系和多種智能算法，智能識別故障模式以及影響范圍，幫忙管理員定界題目；基于大數據平臺，分析題目可能發生的緣故原由并給出修復建議。

安全

華為HiSec Insight平臺基于大數據關聯分析和智能自學習技術采集分析網絡設備的日志、NetStream流、ECA加密流量數據等進行未知威脅識別和可視化顯現，同時通過Restful接口向iMaster NCE-Campus下發安全策略，實現威脅主動阻斷。

開放

智簡園區網絡架構全條理開放，支撐150+服務類API，與30+行業生態合作伙伴共建生態圈，加速行業數字化轉型。此外，華為設備的開發流程完全遵從國際通用標準和行業標準，支撐完善對接第三方廠商的設備，實現互聯互通。
